TDXM 模型
■ 扫描多达 24 个输入
■ 每个输入有三个可调节触发点
■ 接受任何“J”或“K”型，接地或未接地组合的热电偶
■ 2 组偏差触发功能
■ 由 10 至 32 伏直流电系统供电
■ RS485 串行通信端口
■ 使用 MConfigTM 设置和监控软件
■ CSA 认证用于 Class I, Division 2, Groups“C & D”危险区域
说明
新一代的 TDXM 为您提供一个可靠的多功能的温度扫描仪。新设计的液晶显示器具有 7 字符、7 显示段的界面，13 毫米高的字符易于读取。面板上还有薄膜按键，便于设置。
TDXM 可接受多达 24 个“J”型或“K”型，接地或未接地* 热电偶的输入。每个输入都有三个可调节的设置点 SP1、SP2 和 SP3。SP1、SP2 和 SP3设置点与 SP1、SP2 和 SP3 输出相对应。此外，TDXM还可对一组或两组温度进行监控，当组内的某一温度偏离同组的平均值时，TDXM 将执行警告或停机功能。实际应用中一组可以是排气温度，另一组可以是轴承温度。
TDXM 能够通过内置的 RS485 串行通信端口与控制器、PLC、计算机或 SCADA 系统进行通信。TDXM-DC 型号可用于 10 - 32 伏直流电系统。
用户界面(面板)
用户界面包括数字液晶显示器和一个含 5 个按钮的薄膜键区用于读数和输入设置。通过一系列设置菜单用户可选择热电偶类型，输入设置点，详情请参见安装和操作手册中的“设置菜单”部分。
热电偶类型
TDXM 中的所有 24 个输入都可配置为“J”或“K”型热电偶，每个输入的温度单位可选择为 °F(华氏)或 °C(摄氏)。将未使用的输入设置为“忽略”，就不会显示在屏幕中，或导致错误报警。
控制选项
每个 TDXM 有 3 路输出：2 路场效应电晶体(FET) 输出和 1 路 C 形继电器输出。每个输入有 3 个设置点，每个设置点对应每个输出。通过一路输出为整套输入分组可获得更大的系统灵活性。
设置点历史纪录
TDXM 将每路输出的近触发的一个设置点存储于非易失性内存内。比如，如果输入 1 的SP1为后一个触发的SP1 则访问 SP1 的设置点历史纪录时 LCD 显示器读为：SP1 1。
传感器输入和接线端
TDXM 上有 24 对螺丝接线端，用于连接多达 24个“J”型或“K”型接地或未接地的* 热电偶。每对螺丝接线端出厂时都有一条跳线。任何设置点触发将在输入读数超过设置点 2 秒钟内检测到。
RS485 串行端口
位于模块后的 RS485 串行端口 (MODBUS®†RTU slave) 用于与微型控制器、PC 系统、PLC系统及 SCADA 系统进行通信(请参见安装和操作手册中的“常见线路连接图”)。当 TDXM为链式连接的后一个设备时，建议使用端接电阻(客户提供)。波特率、停止位的个数和Modbus 从属节点数可通过键区设置。通信方式为半双工。支持 Modbus® RTU 功能代码 3和 6。
规格
电源输入(工作电压)：10 - 32 伏直流电，750 毫瓦(大值)。
传感器输入：24 个“J”型或“K”型接地或未接地的* 热电偶。
输出：两个输出0.5 安，350 伏直流电，FET 输出定为接地跳闸。一个“C”形固态继电器输出0.125 安，350 伏直流/240 伏交流。注意：“C”形继电器输出在跳闸状态中释能。即跳闸时常闭终端关闭，则�？斩舜蚩�。
通信：RS485 串行端口，MODBUS® RTU Slave。
操作、存储和显示温度： -40 至85°C(-40 至185F)。
传感器扫描率：在2 秒钟内扫描所有输入。
温度范围：K 型：0 - 1999°F (0 - 1093°C);J 型：0 - 1538°F (0 - 837°C)。
显示类型：自定义7 显示段，7 字符，背光，含温度单位指示和设置点触发显示。
准确性：冷接点：误差在±0.5°C (1.0°F) 之内。“J”或“K”型：±1°C (2°F);38 - 1093°C(100 - 1999°F)。
冷接点补偿： -40 至85°C(-40 至185F)。
热电偶断路检测：输入读数达高值。
*建议使用不接地的热电偶。不同设备间的不同接地可能引起接地的热电偶读数出现偏差。
† MODBUS ® 为 AEG Schneider Automation Inc 的注册商标。

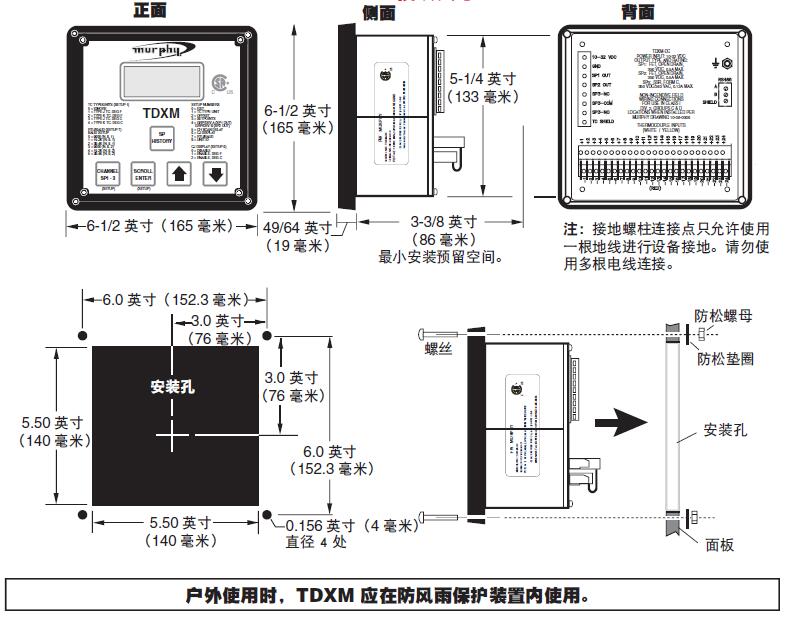

TDXM �？槌叽�
订购TDXM部件编号
TDXM-DC: 24 个输入，10-32 伏直流电源。
TDXM-DC W/SP3 锁定：含 SP3 锁定特性的TDXM-DC。
配置软件
MConfig: TDXM 设置软件。
装运重量和尺寸
装运重量(所有型号)：约3 磅(1.36 千克)。
装运尺寸(所有型号)：约5-1/2 x 9 x 9-1/2 英寸(140 x 229 x 241 毫米)。
